Заготовки предназначены для изготовления из них путем механической обработки различных деталей антифрикционного назначения, в том числе поршневых колец, подшипников скольжения, уплотнительных манжет и т. п., работающих в интервале температур от минус 60°С до плюс 250°С, кратковременно до плюс 300°С.

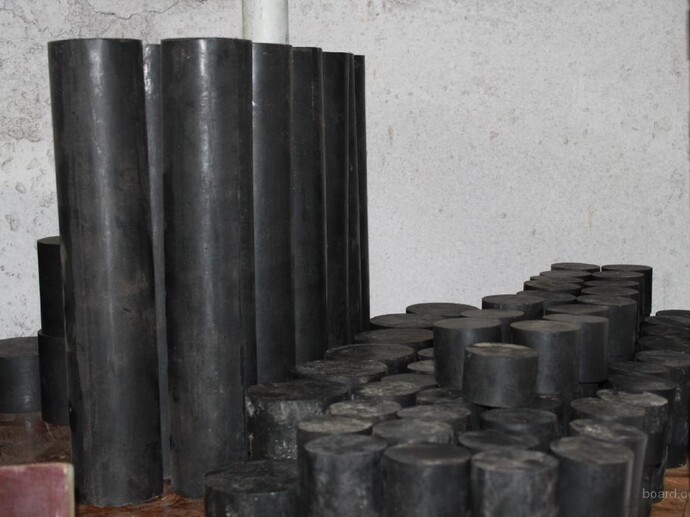

Стержни и диски из композиций Ф4К20, Ф4К15М5, Ф4С15 черного цвета изготавливают двух сортов: высшего и первого.
Высший сорт предназначается для изготовления антифрикционных и уплотнительных деталей специального назначения.
Первый сорт предназначается для антифрикционных и уплотнительных деталей общего назначения.
Стержни не гигроскопичны и не горючи.
Гарантийный срок хранения заготовок — 12 лет со дня изготовления.
Ф4К20 и Ф4К15М5 – это два вида стержней от производителя, которые имеют различные свойства и характеристики, надежность которых подтверждена сертификатами ГОСТ. Стержни изготовлены из высококачественных материалов, имеющих высокую плотность. К ним относятся фторопласт, полиуретан, полиацеталь, винипласт и другие марки.
Ф4К20 обладает наиболее высоким коэффициентом прочности, высокой износостойкостью и отлично подходит для применения в процессе производства листовой стали, полимера и стеклотекстолита.
Ф4К15М5 обладает более низким коэффициент прочности при растяжении и применяется для прочных соединений при наличии нагрузки до 8 МПа. Он также имеет высокую устойчивость к разрыву, удлинению и трению.
Стержни из фторопласта имеют:
- высокую теплопроводность и высокую относительную прочность при сжатии и деформации.
- высокую химическую стойкость и долговечность.
Наша компания предлагает купить стержни из фторопласта Ф4 оптом по доступной цене и постоянно обновляет информацию о новостях и изменениях в производстве.
РАЗМЕРЫ И МАССА СТЕРЖНЕЙ ВЕРТИКАЛЬНОГО ПРЕССОВАНИЯ ИЗ Ф4К20 И Ф4К15М5
|
Размеры, мм |
Расчетный вес изделий при высоте 50 мм, г |
|
|
диаметр |
длина |
|
|
25±2,5 |
50±5,0 |
50 |
|
45±3,0 |
105+10 |
360 |
|
55±3,0 |
105+10 |
550 |
|
60±2,5 |
50±5,0 |
320 |
|
65±3,0 |
110+10 |
760 |
|
70±3,0 |
50±5,0 |
425 |
|
80±3,0 |
50±5,0 |
560 |
|
85±3,0 |
105+10 |
1290 |
|
90±4,0 |
50±5,0 |
700 |
|
100±4,0 |
50±5,0 |
910 |
|
100±3,0 |
105+10 |
1800 |
|
110±4,0 |
50±5,0 |
1000 |
|
110±3,0 |
105+10 |
2200 |
|
117±3,0 |
50±5,0 |
1050 |
|
120±4,0 |
50±5,0 |
1250 |
|
120±4,0 |
105+10 |
2520 |
|
130±4,0 |
50±5,0 |
1450 |
|
140±4,0 |
50±5,0 |
1730 |
|
150±4,0 |
50±5,0 |
1950 |
|
150±5,0 |
105+10 |
4000 |
|
160±6,0 |
50±5,0 |
2250 |
|
160±5,0 |
150+10 |
6500 |
|
170±6,0 |
50±5,0 |
2700 |
|
200±6,0 |
50±5,0 |
3730 |
|
210±8,0 |
50±5,0 |
4150 |
|
250±8,0 |
50±5,0 |
5800 |
|
290±5,0 |
60±5,0 |
8400 |
|
300±8,0 |
50±5,0 |
8000 |
|
330±5,0 |
60±5,0 |
11000 |
|
350±10,0 |
50±5,0 |
10800 |
|
400+20,0 |
40±5,0 |
11650 |
|
410±20,0 |
50±5,0 |
15000 |
ПРИМЕЧАНИЕ:
- По согласованию с потребителем допускается изготовление стержней большей высоты до 100 мм.
- Для стержней высотой более 50 мм поле допуска по высоте на каждые 10 мм увеличивать на 2,0 мм.
РАЗМЕРЫ И МАССА СТЕРЖНЕЙ ВЕРТИКАЛЬНОГО ПРЕССОВАНИЯ ИЗ Ф4С15 И Ф4М5
|
Размеры, мм |
Расчетный вес изделий при высоте 50 мм, г |
|
|
диаметр |
длина |
|
|
25±2,5 |
50±5,0 |
50 |
|
60±2,5 |
50±5,0 |
320 |
|
70±3,0 |
50±5,0 |
425 |
|
80±3,0 |
50±5,0 |
560 |
|
90±4,0 |
50±5,0 |
700 |
|
100±4,0 |
50±5,0 |
910 |
|
110±4,0 |
50±5,0 |
1000 |
|
117±3,0 |
50±5,0 |
1050 |
|
120±4,0 |
50±5,0 |
1250 |
|
130±4,0 |
50±5,0 |
1450 |
|
140±4,0 |
50±5,0 |
1730 |
|
150±4,0 |
50±5,0 |
1950 |
|
160±6,0 |
50±5,0 |
2250 |
|
170±6,0 |
50±5,0 |
2700 |
|
200±6,0 |
50±5,0 |
3730 |
РАЗМЕРЫ И МАССА СТЕРЖНЕЙ ВЕРТИКАЛЬНОГО ПРЕССОВАНИЯ ИЗ Ф4УВ15
|
Размеры, мм |
Расчетный вес изделий при высоте 50 мм, г |
|
|
диаметр |
длина |
|
|
60±3,0 |
50±5,0 |
312 |
|
70±3,0 |
50±5,0 |
390 |
|
90±4,0 |
50±5,0 |
470 |
|
100±4,0 |
50±5,0 |
710 |
|
110±4,0 |
50±5,0 |
850 |
|
140±5,0 |
50±5,0 |
1370 |
|
150±6,0 |
50±5,0 |
1570 |
|
170±6,0 |
50±5,0 |
2500 |
|
200±7,0 |
50±5,0 |
3450 |
СТЕРЖНИ ГОРИЗОНТАЛЬНОГО ПРЕССОВАНИЯ ИЗ Ф4К20, Ф4К15М5, Ф4С15 И Ф4М5
|
Размеры, мм |
Расчетный вес изделий, г |
|
|
диаметр |
длина |
|
|
10±1,0 |
400±20 |
69 |
|
13±1,0 |
400±20 |
115 |
|
15±1,0 |
400±20 |
155 |
|
20±1,5 |
400±20 |
276 |
|
25±2,0 |
400±20 |
458 |
|
30±2,0 |
400±20 |
625 |
|
40±2,5 |
400±20 |
1100 |
|
50±2,5 |
400±20 |
1700 |
|
60±3,0 |
400±20 |
2450 |
|
70±3,0 |
400±20 |
3300 |
|
80±3,0 |
400±20 |
4400 |
ПРИМЕЧАНИЕ:
Стержни горизонтального прессования из фторопластовых композиций выпускаются только по согласованию с потребителем.
