ТУ 6–05–810–88

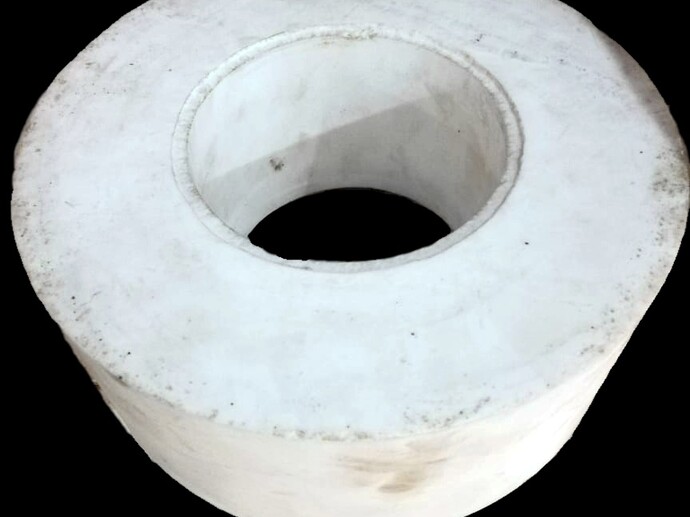

Втулки из фторопласта–4, изготавливаемые методом прессования с последующей термообработкой, предназначены для изготовления уплотнительных, электроизоляционных, антифрикционных, химически стойких элементов конструкций, применяемых в различных отраслях промышленности, в том числе пищевой, и в медицине в качестве деталей технологического оборудования (прокладки, вкладыши и др.).
Изготовление деталей из втулок производится методом механической обработки.
Наименование | Наружный диаметр, мм | Внутренний диаметр, мм | Высота, мм | Расчетный вес изделия, г |
Фторопластовая втулка | 35±2,0 | 11±1,0 | 100±5,0 | 180 |
Фторопластовая втулка | 35±2,0 | 13±1,0 | 100±5,0 | 190 |
Фторопластовая втулка | 35±2,0 | 18±1,0 | 60±5,0 | 96 |
Фторопластовая втулка | 40±2,5 | 13±1,5 | 50±5,0 | 140 |
Фторопластовая втулка | 44-2,0 | 23±2,0 | 50±5,0 | 114 |
Фторопластовая втулка | 45±2,5 | 13±2,5 | 100±5,0 | 280 |
Фторопластовая втулка | 45±2,5 | 20±2,5 | 100±5,0 | 290 |
Фторопластовая втулка | 45±2,5 | 30±2,5 | 100±5,0 | 210 |
Фторопластовая втулка | 50±2,5 | 20±2,5 | 100±5,0 | 380 |
Фторопластовая втулка | 50±2,5 | 25±2,5 | 100±5,0 | 320 |
Фторопластовая втулка | 50±2,5 | 30±2,5 | 100±5,0 | 275 |
Фторопластовая втулка | 55±2,5 | 20±2,5 | 100±5,0 | 450 |
Фторопластовая втулка | 55±2,5 | 25±2,5 | 100±5,0 | 411 |
Фторопластовая втулка | 55±2,5 | 30±2,5 | 100±5,0 | 395 |
Фторопластовая втулка | 55±2,5 | 40±2,5 | 100±5,0 | 245 |
Фторопластовая втулка | 60±2,5 | 13±2,5 | 100±5,0 | 585 |
Фторопластовая втулка | 60±2,5 | 20±2,5 | 100±5,0 | 545 |
Фторопластовая втулка | 60±2,5 | 25±2,0 | 100±5,0 | 510 |
Фторопластовая втулка | 60±2,5 | 30±2,0 | 100±5,0 | 460 |
Фторопластовая втулка | 60±2,5 | 35±2,0 | 100±5,0 | 440 |
Фторопластовая втулка | 60±2,5 | 40±2,0 | 100±5,0 | 350 |
Фторопластовая втулка | 65±3,0 | 20±2,0 | 100±5,0 | 750 |
Фторопластовая втулка | 65±3,0 | 25±2,0 | 100±5,0 | 614 |
Фторопластовая втулка | 65±3,0 | 30±2,0 | 100±5,0 | 620 |
Фторопластовая втулка | 65±3,0 | 35±2,0 | 100±5,0 | 511 |
Фторопластовая втулка | 70±3,0 | 20±2,0 | 100±5,0 | 780 |
Фторопластовая втулка | 70±3,0 | 25±2,0 | 100±5,0 | 729 |
Фторопластовая втулка | 70±3,0 | 30±2,0 | 100±5,0 | 720 |
Фторопластовая втулка | 70±3,0 | 40±2,0 | 100±5,0 | 600 |
Фторопластовая втулка | 70±3,0 | 50±2,0 | 100±5,0 | 440 |
Фторопластовая втулка | 75±3,0 | 30±2,0 | 100±5,0 | 812 |
Фторопластовая втулка | 75±3,0 | 35±2,0 | 100±5,0 | 750 |
Фторопластовая втулка | 75±3,0 | 50±2,0 | 100±5,0 | 533 |
Фторопластовая втулка | 80±3,0 | 20±2,0 | 100±5,0 | 1050 |
Фторопластовая втулка | 80±3,0 | 25±2,0 | 100±5,0 | 985 |
Фторопластовая втулка | 80±3,0 | 30±2,0 | 100±5,0 | 930 |
Фторопластовая втулка | 80±3,0 | 40±2,0 | 100±5,0 | 850 |
Фторопластовая втулка | 80±3,0 | 50±2,0 | 100±5,0 | 700 |
Фторопластовая втулка | 85±4,0 | 20±2,0 | 100±5,0 | 1220 |
Фторопластовая втулка | 85±4,0 | 44±2,0 | 100±5,0 | 900 |
Фторопластовая втулка | 85±4,0 | 65±2,0 | 100±5,0 | 520 |
Фторопластовая втулка | 90±4,0 | 20±2,0 | 100±5,0 | 1320 |
Фторопластовая втулка | 90±4,0 | 30±2,0 | 100±5,0 | 1260 |
Фторопластовая втулка | 90±4,0 | 40±2,0 | 100±5,0 | 1070 |
Фторопластовая втулка | 90±4,0 | 50±2,0 | 100±5,0 | 1000 |
Фторопластовая втулка | 90±4,0 | 60±2,0 | 100±5,0 | 820 |
Фторопластовая втулка | 100±4,0 | 20±2,0 | 100±5,0 | 1740 |
Фторопластовая втулка | 100±4,0 | 25±2,0 | 100±5,0 | 1580 |
Фторопластовая втулка | 100±4,0 | 30±2,0 | 100±5,0 | 1600 |
Фторопластовая втулка | 100±4,0 | 40±2,0 | 100±5,0 | 1590 |
Фторопластовая втулка | 100±4,0 | 50±2,0 | 100±5,0 | 1380 |
Фторопластовая втулка | 100±4,0 | 60±2,0 | 100±5,0 | 1180 |
Фторопластовая втулка | 100±4,0 | 70±2,0 | 100±5,0 | 940 |
Фторопластовая втулка | 110±4,0 | 30±2,0 | 100±5,0 | 2025 |
Фторопластовая втулка | 110±4,0 | 40±2,0 | 100±5,0 | 1800 |
Фторопластовая втулка | 110±4,0 | 50±2,0 | 100±5,0 | 1640 |
Фторопластовая втулка | 110±4,0 | 60±2,0 | 100±5,0 | 1440 |
Фторопластовая втулка | 110±4,0 | 70±2,0 | 100±5,0 | 1250 |
Фторопластовая втулка | 120±5,0 | 20±2,0 | 100±5,0 | 2410 |
Фторопластовая втулка | 120±5,0 | 30±2,0 | 100±5,0 | 2310 |
Фторопластовая втулка | 120±5,0 | 40±2,0 | 100±5,0 | 2260 |
Фторопластовая втулка | 120±5,0 | 50±2,0 | 100±5,0 | 2060 |
Фторопластовая втулка | 120±5,0 | 60±2,0 | 100±5,0 | 1840 |
Фторопластовая втулка | 120±5,0 | 70±2,0 | 100±5,0 | 1670 |
Фторопластовая втулка | 120±5,0 | 80±2,0 | 100±5,0 | 1300 |
Фторопластовая втулка | 130±5,0 | 30±2,0 | 100±5,0 | 2720 |
Фторопластовая втулка | 130±5,0 | 40±2,0 | 100±5,0 | 2620 |
Фторопластовая втулка | 130±5,0 | 50±2,0 | 100±5,0 | 2470 |
Фторопластовая втулка | 130±5,0 | 60±2,0 | 100±5,0 | 2280 |
Фторопластовая втулка | 130±5,0 | 70±2,0 | 100±5,0 | 2045 |
Фторопластовая втулка | 130±5,0 | 80±3,0 | 100±5,0 | 1870 |
Фторопластовая втулка | 130±5,0 | 90±3,0 | 100±5,0 | 1645 |
Фторопластовая втулка | 130±5,0 | 100±3,0 | 100±5,0 | 1230 |
Фторопластовая втулка | 140±5,0 | 30±2,0 | 100±5,0 | 3180 |
Фторопластовая втулка | 140±5,0 | 50±2,0 | 100±5,0 | 3040 |
Фторопластовая втулка | 140±5,0 | 70±2,0 | 100±5,0 | 2560 |
Фторопластовая втулка | 140±5,0 | 80±2,0 | 100±5,0 | 2300 |
Фторопластовая втулка | 140±5,0 | 90±2,0 | 100±5,0 | 1960 |
Фторопластовая втулка | 140±5,0 | 100±2,0 | 100±5,0 | 1650 |
Фторопластовая втулка | 140±5,0 | 120±2,0 | 100±5,0 | 890 |
Фторопластовая втулка | 150±6,0 | 80±5,0 | 100±5,0 | 2850 |
Фторопластовая втулка | 150±6,0 | 90±5,0 | 100±5,0 | 2560 |
Фторопластовая втулка | 150±6,0 | 100±5,0 | 100±5,0 | 2230 |
Фторопластовая втулка | 160±6,0 | 50±5,0 | 100±5,0 | 4200 |
Фторопластовая втулка | 160±6,0 | 70±5,0 | 100±5,0 | 3580 |
Фторопластовая втулка | 160±6,0 | 80±5,0 | 100±5,0 | 3700 |
Фторопластовая втулка | 160±6,0 | 90±5,0 | 100±5,0 | 3150 |
Фторопластовая втулка | 160±6,0 | 100±5,0 | 100±5,0 | 2630 |
Фторопластовая втулка | 160±6,0 | 120±5,0 | 100±5,0 | 2230 |
Фторопластовая втулка | 170±6,0 | 50±5,0 | 100±5,0 | 5000 |
Фторопластовая втулка | 170±6,0 | 60±5,0 | 100±5,0 | 4310 |
Фторопластовая втулка | 170±6,0 | 70±5,0 | 100±5,0 | 4100 |
Фторопластовая втулка | 170±6,0 | 100±5,0 | 100±5,0 | 3470 |
Фторопластовая втулка | 170±6,0 | 120±5,0 | 100±5,0 | 2600 |
Фторопластовая втулка | 170±6,0 | 140±5,0 | 100±5,0 | 1620 |
Фторопластовая втулка | 200±6,0 | 100±5,0 | 100±5,0 | 5250 |
Фторопластовая втулка | 200±6,0 | 120±5,0 | 100±5,0 | 4580 |
Фторопластовая втулка | 200±6,0 | 140±5,0 | 100±5,0 | 3850 |
Фторопластовая втулка | 210±6,0 | 50±5,0 | 100±5,0 | 7705 |
Фторопластовая втулка | 210±6,0 | 80±5,0 | 100±5,0 | 7100 |
Фторопластовая втулка | 210±6,0 | 100±5,0 | 100±5,0 | 6300 |
Фторопластовая втулка | 210±6,0 | 140±5,0 | 100±5,0 | 4640 |
Фторопластовая втулка | 220±6,0 | 30±5,0 | 100±5,0 | 8100 |
Фторопластовая втулка | 220±6,0 | 120±5,0 | 100±5,0 | 5800 |
Фторопластовая втулка | 220±6,0 | 140±5,0 | 100±5,0 | 4860 |
Фторопластовая втулка | 220±6,0 | 160±5,0 | 100±5,0 | 4000 |
Фторопластовая втулка | 220±6,0 | 180±5,0 | 100±5,0 | 2830 |
Фторопластовая втулка | 250+10,0 | 50±5,0 | 100±5,0 | 11600 |
Фторопластовая втулка | 250+10,0 | 80±5,0 | 100±5,0 | 10800 |
Фторопластовая втулка | 250+10,0 | 120±5,0 | 100±5,0 | 9070 |
Фторопластовая втулка | 250+10,0 | 140±5,0 | 100±5,0 | 8200 |
Фторопластовая втулка | 250+10,0 | 160±5,0 | 100±5,0 | 7100 |
Фторопластовая втулка | 250+10,0 | 180±5,0 | 100±5,0 | 5960 |
Фторопластовая втулка | 250+10,0 | 200±5,0 | 100±5,0 | 4700 |
Фторопластовая втулка | 285±8,0 | 180±6,0 | 100±5,0 | 8320 |
Фторопластовая втулка | 285±8,0 | 200±6,0 | 100±5,0 | 7200 |
Фторопластовая втулка | 285±8,0 | 230±6,0 | 100±5,0 | 4830 |
Фторопластовая втулка | 320±8,0 | 230±6,0 | 100±5,0 | 8000 |
Фторопластовая втулка | 320±8,0 | 250±6,0 | 100±5,0 | 6600 |
Фторопластовая втулка | 415±8,0 | 360±8,0 | 100±5,0 | 9500 |
Втулки высшего сорта изготавливают из фторопласта–4 марок «ПН», «О» (ГОСТ 10007–80).
Втулки первого сорта — из фторопласта–4 марок «ПН», «О» и «Т» и фторопласта–4А марок 1 и 2 (ТУ 6–05–1999–85).
Диапазон температур эксплуатации втулок — от минус 269°С до плюс 250°С. Гарантийный срок хранения втулок — 20 лет со дня изготовления.
Высший сорт |
Первый сорт |
Внешний вид поверхности втулок |
|
Поверхность втулок должна быть: |
|
белого цвета |
от белого до серого цвета, допускается кремовый оттенок |
без трещин и раковин |
|
пусто |
допускается разнотонность окраски |
На поверхности втулок допускаются вмятины, царапины, сколы, следы от удаления облоя, не превышающие предельных отклонений от номинальных размеров. На поверхности втулок из фторопласта–4А допускается рисунок в виде следов спрессованных гранул. |
|
Не допускаются отдельные включения темного цвета площадью более: |
|
6 мм2 |
8 мм2 |
Включений площадью: |
|
от 1 мм2 до 6 мм2 |
от 3 мм2 до 8 мм2 |
Не должно быть более 2 шт. на каждые: |
|
30 см2 площади пластин |
25 см2 площади пластин |
Состояние внутренних слоев втулок при проверке в проходящем свете |
|
Втулки не должны иметь внутренних дефектов, трещин, пустот |
|
Не допускаются включения темного цвета площадью более 10 мм2 в количестве 2 шт. на площади: |
|
30 см2 |
25 см2 |
Допускается разнотонность окраски согласно контрольному образцу |
|
Состояние внутренних слоев втулок при проверке рентгенографией |
|
Отсутствие трещин и раковин |
|
Не допускаются включения площадью более 0,5 мм2 на площади до 35 см2 в количестве: |
|
2 шт. |
3 шт. |
На площади свыше 35 см2 до 200 см2 в количестве: |
|
3 шт. |
5 шт. |
На площади свыше 200 см2 в количестве: |
|
4 шт. |
7 шт. |
ПРИМЕЧАНИЕ: По согласованию с потребителем допускается выпуск втулок без рентгенконтроля. |
Втулки из фторопласта востребованы во многих сферах промышленности, поскольку этот материал имеет высокие механические и химические свойства. Фторопластовые втулки имеют низкое трение, хорошую прочность и долговечность. Они могут производиться в различных формах и имеют широкое применение. Наша компания предлагает купить фторопластовые кольца по отличным ценам. Наши втулки изготовлены из качественных материалов и имеют отличные характеристики. Мы предлагаем различные виды втулок из фторопласта: листы, трубки, кольца и другие.
Если вы хотите купить фторопластовые втулки, выберите нужный вид и напишите нам для получения информации о наличии и цене. Мы предлагаем нашим клиентам услуги по изготовлению и производству втулок из фторопласта по условиям низкого времени и обратной информации. Оставьте свой телефон или email, и мы сообщим вам актуальные цены.
