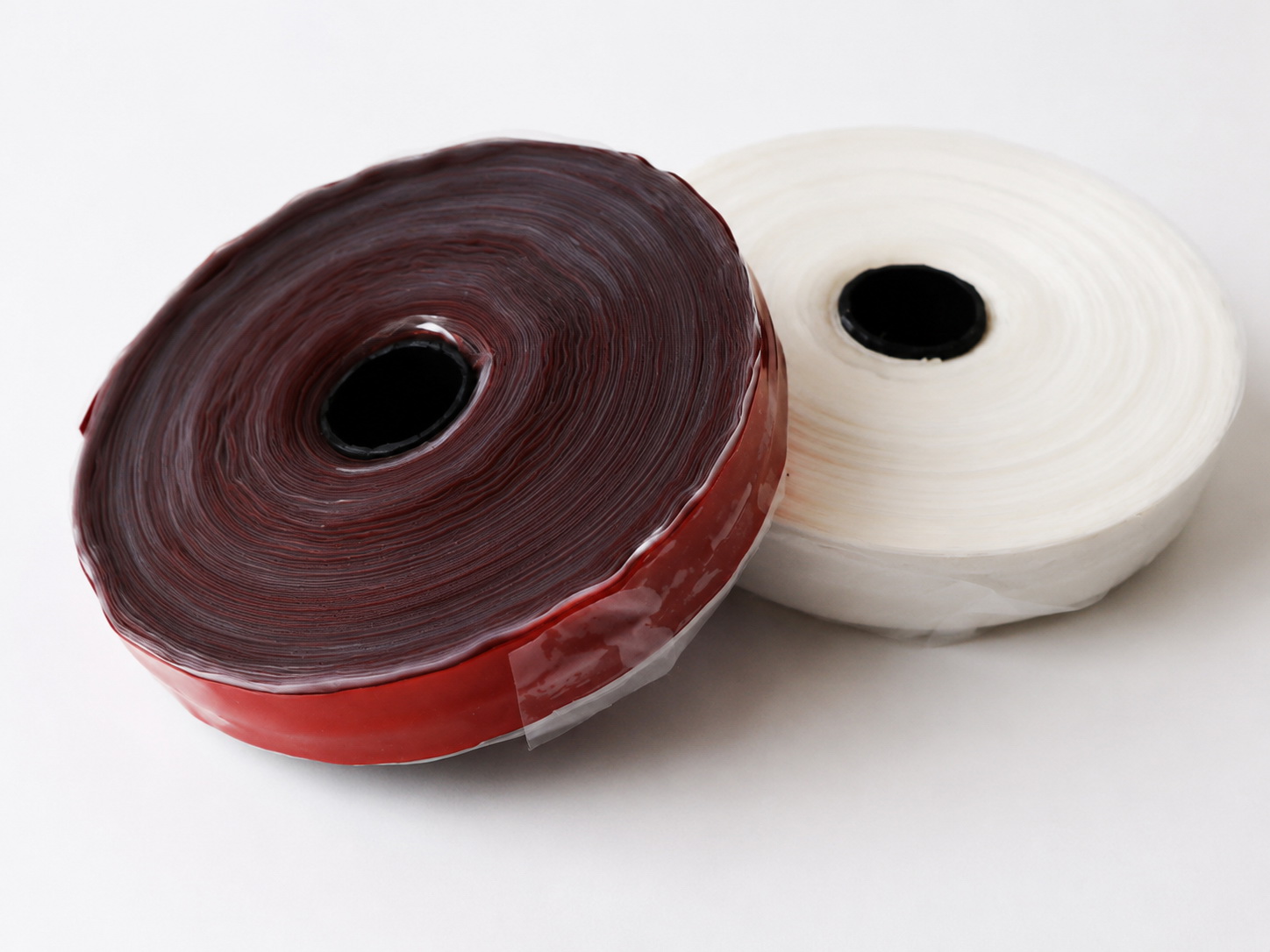

ЛЭТСАР выпускается в двух основных марках, которые отличаются цветом и допустимым диапазоном рабочих температур:
- ЛЭТСАР «К» — красная лента для эксплуатации при температуре от −50 до +250 °С, кратковременно — до +300 °С.
- ЛЭТСАР «Б» — белая лента для эксплуатации при температуре от −50 до +200 °С, кратковременно — до +250 °С.
Также лента выпускается I и II группы. Они различаются физико-механическими показателями, электроизоляционными свойствами, толщиной и температурным диапазоном применения. По форме поперечного сечения предусмотрены два варианта: прямоугольный профиль «П» и фигурный профиль «Ф».
Лента ЛЭТСАР — самослипающийся электроизоляционный материал на основе силоксановых полимеров, получаемый методом радиационной вулканизации. Материал сочетает эластичность, термостойкость и способность к аутогезии, поэтому применяется для электроизоляции, термоизоляции и герметизации различных соединений и узлов.
Главная особенность ленты ЛЭТСАР — способность отдельных слоев надежно соединяться между собой без дополнительного клеевого состава. Для типа «Х» самослипание происходит при температуре (25±5) °С в течение 48 часов. Для типа «Г» процесс выполняется с дополнительным прогревом в течение 3 часов при температуре (150±3) °С. После слипания формируется прочная монолитная оболочка из силиконовой резины.
Полученный изоляционный слой обеспечивает герметичную защиту соединения от атмосферных воздействий и солнечного излучения. Лента отличается влагостойкостью, устойчивостью к озону и ультрафиолету, не обладает токсичностью и сохраняет работоспособность при контакте с рядом масел и химических реагентов.
Лента ЛЭТСАР радиационной вулканизации применяется в электротехнической и других отраслях промышленности как эластичный электроизоляционный материал для деталей, соединений и узлов электрических машин и аппаратов. Благодаря термостойкости и способности к самослипанию материал подходит для участков, где требуется создать плотную и герметичную изоляционную оболочку.
В промышленности ЛЭТСАР используют для изоляции гибких шунтов, выводов электрических машин постоянного и переменного тока, элементов индукционных электропечей и высоковольтных трансформаторов. Лента также применяется при работе с полупроводниковыми элементами, а также для изоляции электрических кабелей, жгутов, шин и токопроводов.
Помимо электротехнической изоляции, материал может использоваться для герметичной механической гидроизоляции пластмассовых соединений и противокоррозионной защиты металлических малоподвижных соединений трубопроводов. ЛЭТСАР подходит для задач, в которых применение обычных ПВХ-лент ограничено условиями эксплуатации.
Применение ЛЭТСАР в бытовых условиях
- временное устранение течи труб отопления и водоснабжения;
- электроизоляция кабелей, проводов и соединений, работающих при повышенной температуре и влажности;
- изоляция рукояток инструментов;
- герметизация шлангов и патрубков;
- временные ремонтные работы с автомобилем в дорожных условиях.
За счет способности слоев сливаться в единую оболочку лента ЛЭТСАР может одновременно выполнять функции электроизоляции, герметизации и дополнительной механической защиты соединения.
Лента ЛЭТСАР изготавливается по ТУ 38.103171-80.
Материал обладает выраженной аутогезией: после намотки вполнахлеста и выдержки в заданных температурных условиях слои соединяются без расслаивания. Для типа «Х» выдержка составляет 48 часов при температуре (25±5) °С, для типа «Г» — 3 часа при температуре (150±3) °С.
Основные свойства
- самослипание слоев с образованием монолитной оболочки из силиконовой резины;
- герметичная защита соединений от атмосферного воздействия и солнечного излучения;
- влагостойкость;
- стойкость к озону и ультрафиолетовым лучам;
- отсутствие токсичности;
- устойчивость к воздействию ряда масел и химических реагентов;
- высокие электроизоляционные характеристики.
Технические характеристики ЛЭТСАР
| Наименование показателя | I группа | II группа |
| Аутогезия при намотке вполнахлеста и выдержке для типа «Х» при (25±5) °С в течение 48 ч или для типа «Г» при (150±3) °С в течение 3 ч | Отсутствие расслаивания | |
| Условная прочность при растяжении, МПа, не менее | 4,9 | 4,4 |
| Относительное удлинение при разрыве, %, не менее | 350 | |
| Удельное объемное сопротивление, Ом·см, не менее | 1·1014 | 1·1013 |
| Электрическая прочность, кВ/мм, не менее | 20 | |
| Тангенс угла диэлектрических потерь при частоте 50 Гц и напряженности поля 1 кВ/мм, не более | 0,02 | |
Показатели после термического старения
| Исполнение | Условия выдержки | Прочность при растяжении, МПа, не менее | Относительное удлинение, %, не менее |
| Красная лента | 48 часов при 300 °С | 2,45 | 100 |
| Белая лента | 72 часа при 250 °С | 2,95 | 150 |
Упаковка и срок хранения
Лента поставляется намотанной на ролики или катушки диаметром 130–150 мм. Масса нетто материала на одной катушке составляет не более 500 г. Между слоями прокладывается полиэтиленовая лента, которая предотвращает преждевременное самослипание.
Катушки упаковываются в мешки из полиэтиленовой пленки, после чего размещаются в фанерных ящиках массой не более 40 кг.
- гарантийный срок хранения ЛЭТСАР «К» — 12 месяцев;
- гарантийный срок хранения ЛЭТСАР «Б» — 10 месяцев.
При соблюдении установленных условий хранения продукция в пределах срока годности соответствует характеристикам, заявленным в технических условиях.
Часто задаваемые вопросы о ленте ЛЭТСАР
Чем отличается ЛЭТСАР БФ от ЛЭТСАР КФ?
Ленты ЛЭТСАР БФ и КФ изготавливаются на основе силоксанового каучука радиационной вулканизации по ТУ 38.103171-80 и обладают сопоставимыми электроизоляционными характеристиками. Основное различие между ними заключается в цвете и допустимой рабочей температуре.
ЛЭТСАР БФ имеет белый цвет и рассчитана на длительную эксплуатацию при температуре до +200 °С. ЛЭТСАР КФ выпускается в красном исполнении и может длительно работать при температуре до +250 °С. Поэтому БФ применяется на стандартных электротехнических участках, а КФ выбирают для оборудования и соединений с более высокой рабочей температурой.
Можно ли заменить ЛЭТСАР БФ на КФ при температуре до +150 °С?
С технической точки зрения такая замена возможна: температурный диапазон ЛЭТСАР КФ полностью перекрывает условия эксплуатации при +150 °С. Однако применение более термостойкой ленты не всегда экономически оправданно.
Если температура оборудования стабильно остается в пределах рабочего диапазона БФ, использование белой ленты обычно является достаточным. ЛЭТСАР КФ целесообразно применять на участках, где требуется повышенный запас по термостойкости или возможен более сильный нагрев.
Сколько ленты ЛЭТСАР БФ требуется для трансформатора 1000 кВА?
Расход ленты зависит от конструкции трансформатора, размеров обмоток, количества изолируемых соединений, толщины материала и способа намотки. Для типового трехфазного сухого трансформатора 10/0,4 кВ мощностью 1000 кВА ориентировочный расход может составлять 6–8 катушек ленты толщиной 0,25 мм на основные изоляционные работы и дополнительно около 2 катушек толщиной 0,5 мм для участков с повышенной механической нагрузкой.
Указанное количество является ориентировочным. Точный расход ЛЭТСАР следует рассчитывать по размерам и конструкции конкретного оборудования.
Выдерживает ли ЛЭТСАР БФ кратковременный аварийный нагрев?
ЛЭТСАР БФ рассчитана на длительную эксплуатацию при температуре до +200 °С и допускает кратковременное повышение температуры до +250 °С. Это позволяет использовать материал в электротехнических узлах, где возможны непродолжительные температурные перегрузки.
При выборе изоляции для оборудования с возможным аварийным нагревом необходимо учитывать не только максимальную температуру, но и продолжительность ее воздействия, конструкцию узла и требования технической документации. Для участков с более высокой постоянной или повторяющейся тепловой нагрузкой целесообразно применять ЛЭТСАР КФ либо другие специальные термостойкие электроизоляционные материалы.
Можно ли применять ЛЭТСАР БФ в пищевом и медицинском оборудовании?
Силоксановый материал, используемый при изготовлении ЛЭТСАР, отличается химической стабильностью и отсутствием токсичности в предусмотренных условиях эксплуатации. При этом ЛЭТСАР является прежде всего электротехническим материалом и изготавливается по соответствующим техническим условиям.
Если лента должна непосредственно контактировать с пищевой продукцией, медицинскими изделиями или средами, для которых установлены специальные санитарные требования, необходимо отдельно проверять наличие требуемых сертификатов и разрешительной документации. Для технической электроизоляции кабелей, проводки и элементов шкафов управления возможность применения определяется требованиями к конкретному оборудованию.
